宽量程石英加速度计

NS-QA-03B
1阈值/分辨率:5μg
2.零偏重复性:≤10 μg
3.工作温度：-40～+80℃

联系方式

产品详情

介绍

NS-QA-03B型航空航天用宽量程石英加速度计具有宽量程、高精度、高可靠性，不仅可用于航空航天惯性测试，还可用于静态和动态加速度测量。此外，加速度计使用温度传感器，操作员可以使用该传感器补偿偏置和标度因数参数，以减少温度因素的影响。

应用

飞行控制

稳定

飞机导航系统

姿态航向参考系统（AHRS）

地面振动测试（GVT）-风洞测试

技术参数

序号	参数	NS-QA-03B1	NS-QA-03B2	NS-QA-03B3
1	量程	±70g	±70g	±70g
2	阈值/分辨率	5μg	5μg	5μg
3	零偏	≤±3 mg	≤±3 mg	≤±5 mg
4	标度因数	0.8~1.5 mA/g	0.8~1.5 mA/g	0.8~1.5 mA/g
5	二阶非线性	≤±10μg/g²	≤±15μg/g²	≤±20μg/g²
6	零偏重复性	≤10 μg	≤20 μg	≤30 μg
7	标度因数重复性	≤15ppm	≤30 ppm	≤50 ppm
8	二阶非线性重复性	≤±10 μg /g²	≤±20 μg /g²	≤±30 μg /g²
9	零偏温度系数	≤±10 μg /℃	≤±30 μg /℃	≤±50 μg /℃
10	标度因数温度系数	≤±10 ppm /℃	≤±30 ppm /℃	≤±50 ppm /℃
11	噪声	≤5mv	≤5mv	≤5mv
12	固有频率	400~800 Hz	400~800 Hz	400~800 Hz
13	带宽	800~2500 Hz	800~2500 Hz	800~2500 Hz
14	振动	6g (20-2000Hz)	6g (20-2000Hz)	6g (20-2000Hz)
15	冲击	100g, 5ms,1/2sin	100g, 5ms, 1/2sin	100g, 5ms, 1/2sin
16	工作温度	-40～+80℃	-40～+80℃	-40～+80℃
17	储存温度	-60~+120℃	-60~+120℃	60~+120℃
18	供电电压	±12~±15V	±12~±15V	±12~±15V
19	电流	≤±20mA	≤±20mA	≤±20mA
20	尺寸	Ф25.4X30mm	Ф25.4X30mm	Ф25.4X30mm
21	重量	≤80g	≤80g	≤80g

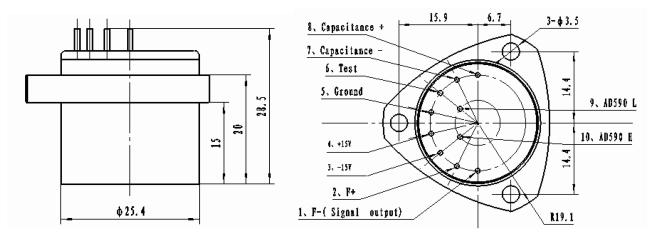

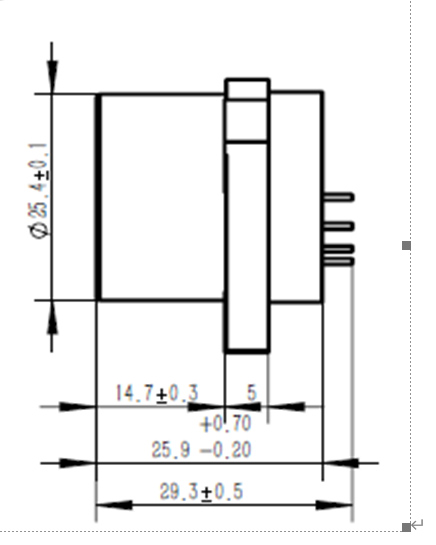

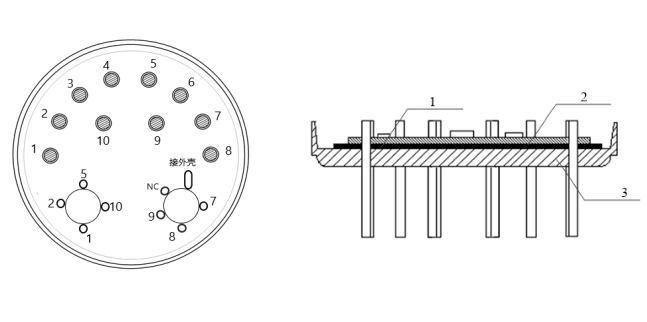

尺寸
