介绍
NS-QA-03C 小型石英加速度计适用于航空航天领域，是一款体积更小的石英加速度计，不仅可用于航空和航天惯性测试，还可用于静态和动态加速度测量。此外，该加速度计内置温度传感器，操作人员可利用其补偿零偏和标度因数参数，以降低温度因素的影响。
惯性导航与制导系统中的应用
飞机、船舶、作战车辆及其他导航与制导系统必须具备速度和位置信息，在要求较低的情况下，人们使用空速表、马赫数传感器、里程表等。但随着性能要求的提高，上述仪器已无法满足需求。线性加速度计可安装在运动物体上直接测量其加速度，进而获得速度和位置，测量精度高，动态性能好，远优于空速表、里程表。因此，线性加速度计是惯性导航制导系统中最重要的应用之一。
技术参数
| 参数 | NS-QA-03C1 | NS-QA-03C2 | NS-QA-03C3 |
| 量程 | ±60g | ±60g | ±60g |
| 阈值/分辨率 | 10μg | 10μg | 10μg |
| 零偏 | ≤±5 mg | ≤±5 mg | ≤±5 mg |
| 标度因数 | 1.0±0.2 mA/g | 1.0±0.2 mA/g | 1.0±0.2 mA/g |
| 二阶非线性 | ≤±20μg /g2 | ≤±30μg /g2 | ≤±50μg /g2 |
| 0g 4小时短期稳定性 | ≤10 μg | ≤20 μg | ≤20 μg |
| 1g 4小时短期稳定性 | ≤10 μg | ≤20 μg | ≤20 μg |
| 零偏重复性 | ≤15 μg | ≤50 μg | ≤80 μg |
| 标度因数重复性 | ≤15ppm | ≤50 ppm | ≤80ppm |
| 二阶非线性重复性 | ≤±20 μg /g2 | ≤±30 μg /g2 | ≤±50 μg /g2 |
| 零偏温度系数 | ≤±15 μg /℃ | ≤±50 μg /℃ | ≤±80 μg /℃ |
| 标度因数温度系数 | ≤±15 ppm /℃ | ≤±80 ppm /℃ | ≤±100 ppm /℃ |
| 噪声 | ≤5mv | ≤8.4mv | ≤8.4mv |
| 固有频率 | 350~800 Hz | 350~800 Hz | 350~800 Hz |
| 带宽 | 800~2500 Hz | 800~2500 Hz | 800~2500 Hz |
| 振动 | 10g(20-2000Hz) | 10g(20-2000Hz) | 10g(20-2000Hz) |
| 冲击 | 150g, 0.5ms, 1/2sin | ||
| 工作温度 | -40~+80℃ | -40~+80℃ | -40~+80℃ |
| 储存温度 | -60~+120℃ | -60~+120℃ | 60~+120℃ |
| 供电电压 | ±12~±15V | ±12~±15V | ±12~±15V |
| 电流 | ≤±20mA | ≤±20mA | ≤±20mA |
| 尺寸 | Ф18.2X23mm | Ф18.2X23mm | Ф18.2X23mm |
| 重量 | ≤30g | ≤30g | ≤30g |

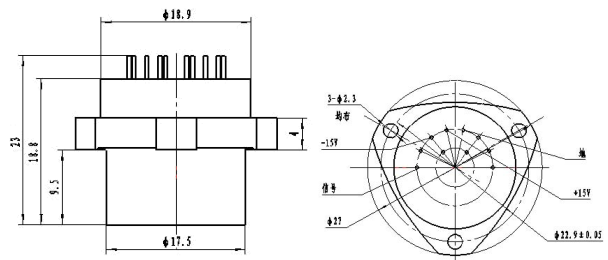

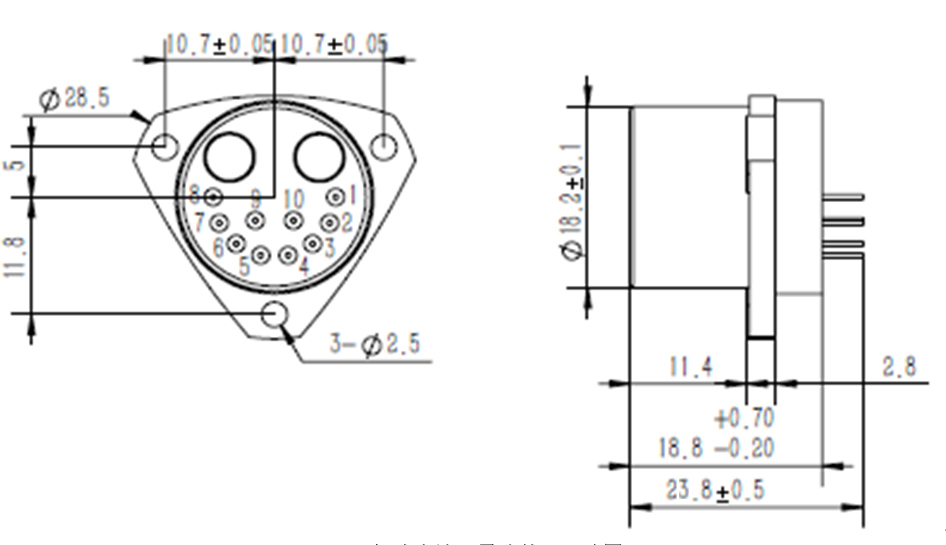

尺寸
