煤矿井下液压支架专用寻北仪

NS-MNS-10A
1、采用最新MEMS陀螺技术,是最薄最轻的寻北仪,厚度仅为14mm,重量40g;
2、采用最新三轴MEMS陀螺,三轴MEMS加计捷联惯性测量技术;
3、具有自寻北功能,不受磁场影响;

联系方式
产品详情

介绍

NS-MNS-10A MEMS寻北仪是煤矿井下液压支架专用寻北仪,采用最新MEMS陀螺技术,高度仅为14mm,产品总重量40g,以全球最薄、最轻的颠覆性设计,突破传统设备的体积与重量限制。扁平化结构能够轻松适用于各种对高度、重量有严格要求的场合。

采用最新的三轴 MEMS 陀螺和三轴 MEMS 加计捷联惯性测量技术,解算角速度与加速度实现姿态控制与真北基准的快速、稳定测量。

具备出色的温度适应能力,支持 5°C 至 55°C 的宽温度范围补偿。在不同的工作环境中稳定输出。

特点

1、采用最新MEMS陀螺技术,是最薄最轻的寻北仪,厚度仅为14mm,重量40g,适用于安装空间狭窄的场合;

2、采用最新三轴MEMS陀螺,三轴MEMS加计捷联惯性测量技术;

3、具有自寻北功能;

4、不受磁场影响;

5、5°C 至 55°C 温度补偿;

6、高质量和低功耗;

应用领域

煤矿井下液压支架

精密平台姿态测量和控制

无人机、车辆等的静态初始对准和方向控制

卫星天线、目标跟踪系统中的方向指向和跟踪

大地测量/陆地移动测绘系统中的北向查找

高级采矿/钻井设备中的指向、转向和引导

性能参数

型号 NS-MNS-10A
性能指标 参数
航向精度 (1σ,°secψ) 1
姿态精度(1σ,°) ≤0.2
航向保持时间 20分钟
姿态保持时间 20分钟
航向测量范围(°) 0~360
倾角测量范围(°) -85~85
寻北时间 5min
寻北方式 静态寻北
更新速率 (Hz) 100
使用环境和电气接口
工作温度 (℃) 5~+55
储存温度 (℃) 0~+65
电源 (V) 6~12V DC
功率 (W) 2
通信接口 RS-422
物理特性
尺寸 (mm×mm×mm) 47×44×14
重量(g) 40

接线定义

产品对接连接器为Samtec CLM-112-02-L-D

连接器型号 引脚 定义






mw-12-03-g-d-130-112



10、11、12 +6V
13、14、15 GND
23 Tx+
24 Tx-
21 Rx+
22 Rx-

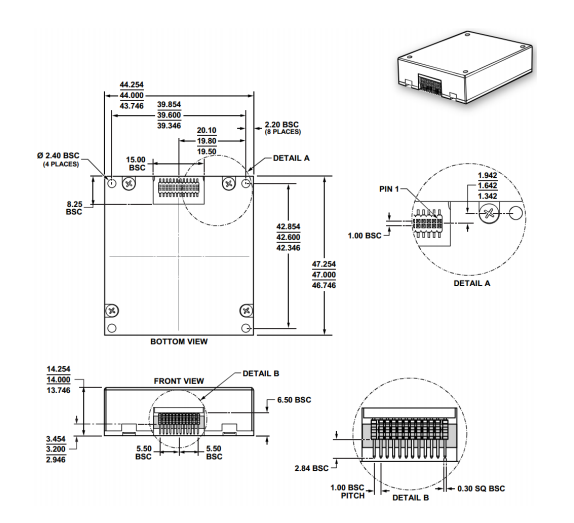

外形尺寸
