介绍
NS-QA-03F系列石英挠性加速度计是一种结构紧凑、耐高温、耐振动的加速度计。该产品具有优异的重复性、启动性能、耐高温、耐振动和高可靠性，可用于静态和动态测试，也是标准的振动传感器。
该产品采用独特的小型化、耐高温和抗振动设计，先进的封装技术和专用电路，产品的输出电流与输入加速度成正比，用户可以通过计算选择合适的采样电阻，实现高精度输出。并根据用户需要内置温度传感器，可用于零偏和标度因数补偿，减少环境温度的影响。该产品自2012年推出以来，交付量已达到数千。经过多年的应用，它已经成为一种成熟的产品，特别是在石油钻井随钻测量中的大规模应用。
规格
| 参数 | NS-QA-03F01 | NS-QA-03F02 |
| 量程 | ±30g | ±30g |
| 阈值 | 30μg | 30μg |
| 零偏 k0/k1 | ≤(±20 mg) | ≤(±20 mg) |
| 标度因数 k1 | 1.9~2.1mA/g | 1.9~2.1mA/g |
| 二阶非线性系数 K2 | ≤±20μg /g2 | ≤±50μg /g2 |
| 0g4小时短期稳定性 | ≤30 μg | ≤40 μg |
| 1g 4小时短期稳定性 | ≤30 ppm | ≤40 ppm |
| 零偏综合月重复性 σk0 (1σ, 1个月) | ≤150 μg | ≤220 μg |
| 标度因数综合月重复性 σk1/k1 (1σ , 1个月) | ≤150ppm | ≤220 ppm |
| 非线性系数综合月重复性 k2/k1(1σ , 1个月) | ≤±40 μg /g2 | ≤±50 μg /g2 |
| 零偏温度系数 | ≤±80 μg /℃ | ≤±150 μg /℃ |
| 标度因数温度系数 | ≤±100 ppm /℃ | ≤±200 ppm /℃ |
| 噪声(采样电阻为 840Ω) | ≤8mv | ≤8.4mv |
| 固有频率 | 350~800 Hz | 350~800 Hz |
| 带宽 | 800~2500 Hz | 800~2500 Hz |
| 振动 | 25g(20-2000Hz) | 25g(20-2000Hz) |
| 冲击 | 1000g,0.5ms,1/2sin | 1000g,0.5ms,1/2sin |
| 工作温度 | -40℃+150℃ | -40+180℃ |
| 存储温度 | -60-+180℃ | -60-+200℃ |
| 电源 | ±12~±15V | ±12~±15V |
| 电流 | ±20mA | ±20mA |
| 尺寸 | Ф18.2X16mm | Ф18.2X16mm |
| 重量 | 25g | 25g |

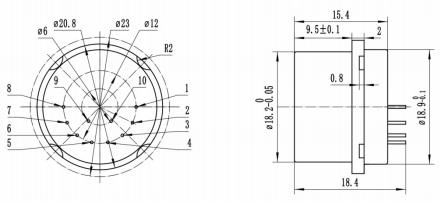

尺寸
