介绍
NS-QA-03D系列石英挠性加速度计是一种耐高温振动加速度计，该产品具有优异的重复性、启动性能、耐高温振动和高可靠性，可用于静态试验或动态试验，也是标准的振动传感器。
该产品采用独特的耐高温抗振动设计、封装技术和专用电路，产品的输出电流与被测加速度成正比，提供静态和动态加速度测量，用户可通过计算选择合适的采样电阻，实现高精度输出，并可根据用户需要内置温度传感器，进行偏置和比例因数补偿；降低环境温度的影响。我们可以替代QA650， T185, T160， JAE系列产品，但我们采用双扭矩结构，不同于其他公司的产品，可以使加速度计的偏置和比例系数更稳定，并具有自主知识产权。这款产品从2010年开始推出，至今已经交付了几千台。经过多年的应用，已成为一种成熟的产品，尤其适用于石油钻井的随钻测量。
应用
桥梁、水坝、油井、煤矿等的倾角测试。
高速铁路控制、船舶稳定性控制等。
技术参数
| 参数 | NS-QA-03D01 | NS-QA-03D02 | NS-QA-03D03 |
| 量程 | ±30g | ±30g | ±30g |
| 零偏 K0/K1 | <10mg | <15mg | <15mg |
| 零偏月综合重复性 σ k0 (1σ, 1个月) | <50µg | <200µg | <200µg |
| 温度系数 | <50µg/℃ | <100µg/℃ | <100µg/℃ |
| 标度因数K1 | 1.1~1.3 mA/g | 1.1~1.3 mA/g | 1.1~1.3mA/g |
| 标度因数月度综合重复性 σ k1/k1(1σ , 1month) | <80 ppm | <150 ppm | <150 ppm |
| 零偏温度系数 (平均总温度) | <100ppm | <200ppm | <200ppm |
| 安装误差 | <1500µrad | <1500µrad | <1500µrad |
| 振动校正误差 | <30µg/g 2rms(50-500Hz) | <100µg/g 2rms(50-500Hz) | <100µg/g2rms (50-500Hz) |
| 噪声 | <3000µg-rms (0-10000Hz) | <3000µg-rms (0-10000Hz) | <3000µg-rms (0-10000Hz) |
| 工作温度 | -55~96℃ | -55~155℃ | -55~180℃ |
| 冲击 | 500g 0.5ms | 1000g 0.5ms | 1000g 0.5ms |
| 振动 | 25g@30-500Hz | 25g@30-500Hz | 25g@30-500Hz |
| 分辨率 | <10µg | <10µg | <10µg |
| 带宽 | >300Hz | >300Hz | >300Hz |
| 电流 | ＜20mA | ＜20mA | ＜20mA |
| 功率@ ±15VDC | ＜480mW | ＜480mW | ＜480mW |
| 电源电压 | ±13 to ±18V | ± 13 to ± 18V | ±13 to ± 18V |
| 重量 | ＜55g | ＜55g | ＜55g |
| 直径 | Ф25mm | Ф25mm | Ф25mm |
| 高度 | ＜21.5mm | ＜21.5mm | ＜21.5mm |
| 外壳材料 | 300 系列不锈钢 | 300 系列不锈钢 | 300 系列不锈钢 |

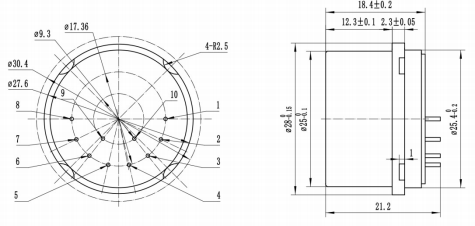

尺寸
