快速对准寻北系统

介绍

NS-MNS-04A/B 快速对准寻北系统采用最新MEMS陀螺技术，突破传统定向设备的体积与性能限制，将体积压缩极致，满足集成化的作业需求，可轻松嵌入各类小型设备或复杂系统中。主要用于导弹/火箭弹/常规火炮/无人机等发射前的快速对准场景。

通过感知地球自转角速度的水平分量实现真北方位的测量，无需依赖外部参考基准，为复杂环境提供高精度方位基准。最快30s快速对准，快速对准时间用户可选择30s，90s，快速对准精度可达1°或者0.5°。

采用三轴MEMS陀螺仪和三轴MEMS加速度计捷联惯性测量技术，内嵌独创的“中国鼎”结构内台体，通过全固态无活动部件设计与高密度封装，稳定性强，可承受强烈的冲击震动，在复杂环境下稳定输出可靠的寻北数据。

模块化设计，支持灵活OEM定制，兼容主流通信接口，满足不同场景的快速嵌入需求。

特点

1、采用最新MEMS陀螺技术，体积压缩极致，尺寸为40×40×42（带外壳）/27×26×34（内台体）；

2、采用最新三轴MEMS陀螺，三轴MEMS加计捷联惯性测量技术；

3、全固态设计，内置内台体，抗冲击，抗震动能力卓越，耐恶劣环境；

4、模块化设计，可进行OEM，内台体采用中国鼎设计，可靠性高；

5、具有自寻北功能,不受磁场影响；

6、可实现快速对准/寻北，快速对准时间用户可选：30s，90s；

7、30s快速对准，对准精度1°，90s精确对准，对准精度0.5°；

应用领域

导弹/火箭弹/常规火炮/无人机等发射前快速对准

卫星天线、目标跟踪系统中的方向指向和跟踪

巷道掘进定向与轴线校准

地下工程管线跟踪测绘的指向与轨迹控制

地下钻探设备的轨迹控制与方位校准

土地测量/地质仪勘探的中的寻北

精密平台姿态测量和控制

性能参数

NS-MNS-04A/B 快速对准寻北系统性能参数表

 接线定义

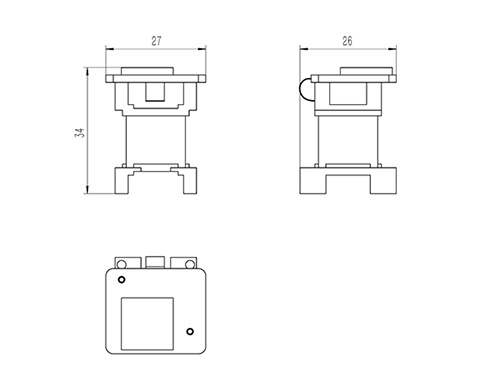

尺寸
