介绍
NS-QA-03E超薄石英柔性加速度计是一种中等精度的加速度计，具有独特的结构尺寸（短）设计。该产品具有优异的长期稳定性、可重复性、动态响应性能、良好的抗振动冲击性和高可靠性，可用于静态和动态测试，也是标准的振动传感器和倾斜传感器。
特点
该产品采用独特的结构设计和专用电路，产品的输出电流与力或加速度呈线性关系，用户可以通过计算选择合适的采样电阻，实现高精度输出。内置温度传感器可根据用户需求补偿偏移值和比例因子，以减少环境温度的影响。
应用
桥梁、大坝、油井、煤矿的浸水试验
高速铁路控制
船舶稳性控制
技术参数
| 序号 | 参数 | NS-QA-03E1 | NS-QA-03E2 | NS-QA-03E3 | 单位 |
| 1 | 量程 | ±50 | ±50 | ±50 | g |
| 2 | 阈值/分辨率 | ＜5 | ＜5 | ＜5 | μg |
| 3 | 零偏 | ＜5 | ＜7 | ＜10 | mg |
| 4 | 标度因数 | 1.1~1.3 | 1.1~1.3 | 1.1~1.3 | mA/g |
| 5 | 二阶非线性 | ≤ ±20 | ≤ ±20 | ≤ ±20 | μg /g2 |
| 6 | 零偏重复性 | ＜30 | ＜50 | ＜80 | μg |
| 7 | 标度因数重复性 | ＜50 | ＜80 | ＜100 | ppm |
| 8 | 二阶非线性可重复性 | ≤ ±20 | ≤ ±20 | ≤ ±30 | μg /g2 |
| 9 | 零偏温度系数 | ＜20 | ＜30 | ＜30 | μg/℃ |
| 10 | 标度因数温度系数 | ＜40 | ＜50 | ＜80 | ppm /℃ |
| 11 | 噪声 | ≤5 | ≤5 | ≤5 | mv |
| 12 | 带宽 | ＞300 | ＞300 | ＞300 | Hz |
| 13 | 振动校正误差 | ＜30μg/g2rms (50-500HZ) | |||
| 14 | 随机振动 | 20g@ 20-2000Hz | |||
| 16 | 安装误差 | ＜1500μrad | |||
| 17 | 工作温度 | -55~96 | -55~96 | -55~96 | ℃ |
| 18 | 电源电压 | ±13~±18 | ±13~±18 | ±13~±18 | V |
| 19 | 电流 | ＜20 | ＜20 | ＜20 | mA |
| 20 | 温度传感器 | 用户可自定义 | |||
| 21 | 重量 | ＜55 | ＜55 | ＜55 | g |
| 22 | 尺寸 | Ф25 | Ф25 | Ф25 | mm |
| 23 | 外壳材料 | 300系列不锈钢 | |||

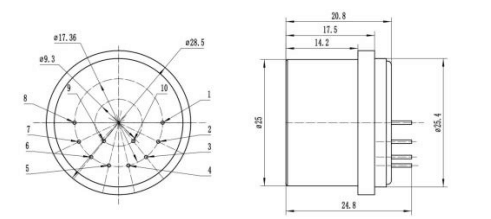

尺寸
